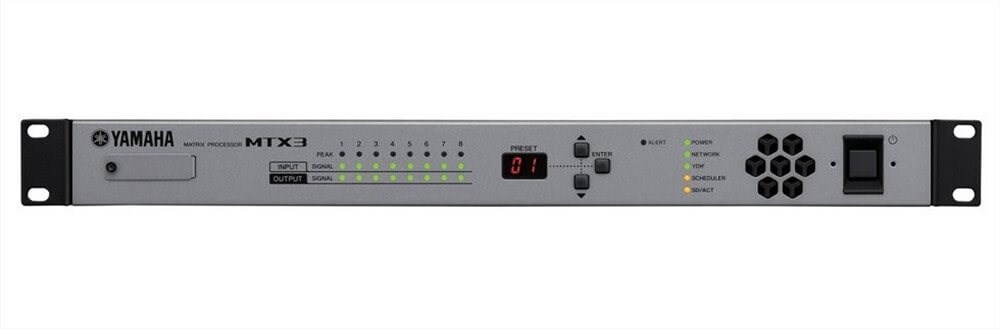

Yamaha MTX3 26x8 matrix Processör
Öncelikle çok bölgeli ticari kurulumlar için tasarlanan MTX Serisi matris işlemciler, perakende mağazaları, restoranlar / barlar veya ziyafet salonları gibi çok çeşitli uygulamalar için gerekli olan esnek işleme işlevleriyle donatılmıştır. Sisteminizin tasarımının merkezinde yer alan birincil işleme işlevlerinden sorumlu olan MTX işlemcileri, birlikte gelen MTX Editor yazılım uygulamasının sezgisel arayüzü aracılığıyla tüm ses çözümünüzü yapılandırmanıza, programlamanıza ve yönetmenize olanak tanır. Seri, farklı DSP kapasitelerine ve genişletme yeteneklerine sahip iki modelden oluşur ve MTX işlemcilerin gerçekten etkileyici bir ticari ortam yelpazesinin taleplerini karşılamasına olanak tanır.
Küçük ve orta ölçekli ticari uygulamalar için ideal Dijital Sinyal İşlemcisi
MTX Serisi işlemciler, ticari kurulumlarda ses sistemlerinin performansını en üst düzeye çıkarmak için tasarlanmış çeşitli programlanabilir özelliklerle donatılmıştır. Güvenilirliğe ve endişesiz çalışmaya odaklanan Geri Bildirim Engelleyici gibi işlevler, akustik geri bildirimi otomatik olarak bulup ortadan kaldırabilirken, Otomatik Kazanç Kontrolü, giriş sinyalleri değiştiğinde sabit bir çıkış seviyesini korur. Topluluk önünde konuşma gerektiren yardımcı uygulamalar veya ortamlar için, MTX işlemciler, ayrı bir ses kaynağından gelen giriş sinyali eşiğini aştığında çıkış seviyesini belirli bir miktarda otomatik olarak azaltan bir Priority Ducker işlevine ve ayrıca sistem kazancını ayarlayan bir Ortam Gürültü Dengeleyicisine sahiptir. dalgalanan arka plan gürültü seviyelerini telafi etmek için. Optimize edilmiş hoparlör performansı ve ses kalitesi için yerleşik bir hoparlör işlemcisi ile birleştirilen MTX Serisi, girişten çıkışa kadar eksiksiz bir ses sistemi tasarlamayı ve yapılandırmayı kolaylaştırır.
Yeni geliştirilmiş dijital ses iletim formatı YDIF
MTX işlemcileri, yeni geliştirilen YDIF dijital aktarım formatına sahiptir; Standart CAT5 Ethernet kablosuyla 16 kanallı ses ve kelime saati iletimi sağlayan benzersiz, tescilli bir Yamaha teknolojisi. YDIF, birden fazla MTX Serisini basamaklamak veya 30 metreye kadar çok basit kablolama ile XMV Serisi güç amplifikatörlerine ses sinyali beslemek için kullanılabilir.
Oynatma için çok yönlü Giriş / Çıkış yapılandırması ve SD Hafıza Kartı Yuvası
MTX Serisi, çok çeşitli uygulamalar için ideal olan bir giriş / çıkış yapılandırmasına sahiptir: 8 mono giriş (mikrofon / hat), 2 stereo giriş (hat) ve YDIF üzerinden 16 dijital giriş. Çıkış tarafı, YDIF üzerinden 8 hat seviyesinde mono çıkış ve 16 dijital çıkıştan oluşur. MTX işlemciler ayrıca bir SD Hafıza Kartında depolanan MP3 / WAV dosyalarının oynatılması için bir SD Kart Yuvasına sahiptir. Etkinlik Zamanlayıcı işlevi, bu dosyaları müzik, duyuru veya zil sesi olarak oynatmanıza, hatta bir GPI çıkışıyla harici cihazları tetiklemenize ve MTX içinde depolanan ön ayarları geri çağırmanıza olanak tanır.
Yerleşik Dante ağ bağlantı noktası ve MY kart yuvası, daha büyük kurulumlar için genişletilebilirlik sunar (yalnızca MTX5-D)
Dante, çok kanallı, sıkıştırılmamış, düşük gecikmeli dijital sesi nispeten uzun mesafelerde birden çok konuma sunmak için tasarlanmış, Audinate'in en yeni ses ağı teknolojisidir. Yerleşik bir Dante bağlantı noktasıyla donatılmış olan MTX5-D işlemciler, tek bir Ethernet kablosu kullanarak 16 kanala kadar dijital ses gönderebilir ve alabilir. MTX5-D işlemciler, CL Serisi mikserler veya XMV Serisi güç amplifikatörleri gibi Dante'nin etkin olduğu diğer cihazlara kolayca bağlanarak, daha büyük mekanlar için sistem tasarımını ve yapılandırmasını çok daha basit hale getirir. MTX5-D işlemciler, bir MY kart yuvası aracılığıyla daha fazla genişletilebilirlik sunar - diğer birçok dijital ağ ve ses formatını veya MY kartları tarafından desteklenen işleme yeteneklerini kolayca benimser.
Esnek harici kontrol
DCP Serisi duvara monte dijital kontrolörler ile MTX Serisi, uzak konumlardan birden çok bölgenin ses düzeyini ve ön ayarlarını kontrol edebilir. Maksimum 200 m uzunluk için sekize kadar DCP kontrolörü birbirine bağlanabilir (güç ayrıca kablo üzerinden beslenir), bu da kurulum sürecine önemli ölçüde esneklik kazandırır. MTX Serisi ayrıca, sürüm 1.1 sürümüyle AMX / Crestron gibi dokunmatik panel denetleyicileri ve genel denetleyiciler için GPI bağlantı noktaları ile uyumluluk sunacak bir Ağ bağlantı noktası ile donatılmıştır; iPhone veya iPod touch kullanıcıları ise yeni geliştirilen Apple cihazınızın basit, sezgisel kullanımını kullanarak ses çözümünüzü uzaktan kontrol etmek için kablosuz DCP uygulaması.
* Kablosuz DCP, Apple’ın App Store’undan ücretsiz olarak indirilebilir. (Apple, iPhone ve iPod, Apple Inc. şirketinin ABD ve diğer ülkelerde kayıtlı ticari markalarıdır. App Store, Apple Inc.’in hizmet markasıdır).
İki dijital efekt işlemcisi
MTX Serisi, eğlence uygulamaları için yararlı olan iki dijital efekt işlemcisi ile donatılmıştır - özellikle parti veya ziyafet odaları. "Yankı" ve "Yankı", MTX Editor kullanılarak kolayca programlanabilir ve ek dıştan takmalı motor ihtiyacını ortadan kaldırır.
MTX Editor ile kolay kurulum ve parametre kontrolü
MTX Editor, sisteminizi tasarlamanıza ve parametre ayarlarını, sistem konfigürasyonuna dayalı bir iş akışını izleyen sezgisel bir arayüz aracılığıyla ayarlamanıza olanak tanıyan bir yazılım uygulamasıdır. MTX Editor ayrıca performanslarını en üst düzeye çıkarmak için belirli Yamaha hoparlör modelleri için optimize edilmiş parametre ön ayarları içerir.
Dijital Kontrol Paneli - DCP Serisi
DCP denetleyicileri, önceden ayarlanmış geri çağırma, seviyeler ve SD kart oynatma gibi çeşitli işlevler için esnek harici kontrol sağlar. Üç farklı model, çeşitli anahtar konfigürasyonları ve ses düğmeleri içeren seriden oluşur. Üç modelin tümü, dünya çapında çoğu bölgenin teknik özelliklerini karşılayacak şekilde üretilmiş, ABD veya AB standart boyutlarında mevcuttur.
Model MTX3 MTX5-D
Hafıza bankası PRESET: 50
Karıştırma Kapasitesi Karıştırma Kanalı: 8 Mono + 3 Stereo + 2 Efekt Dönüşü + 8 Ek Karıştırma Kanalı: 16 Mono + 3 Stereo + 2 Efekt Dönüş + 8 Ekleme
Çıkış Veri Yolları: 8 Mono Çıkışlı Veri Yolu: 16 Mono
Giriş Kanalı İşlevleri Mono CH: 3-bant PEQ, Comp, Gate, Auto Gain Control, Feedback bastırıcı (sadece ch 1-4'te mevcuttur) Mono CH: 3-band PEQ, Comp, Gate, Auto Gain Control, Feedback bastırıcı (mevcuttur 1-8'de)
Stereo CH: 3-band PEQ, Comp, Auto Gain Control Stereo CH: 3-band PEQ, Comp, Auto Gain Control
Çıkış Kanalı İşlevleri Oda Gecikmesi, Oda EQ, Hoparlör İşlemcisi, X-Over (1 yollu, 2 yollu), Gecikme, 6 bantlı PEQ, Sınırlayıcı
Dahili İşlem Öncelikli Susturma, Ortam Gürültü Dengeleyicisi
Örnekleme frekansı oranı 48kHz 48kHz / 44.1kHz
Sinyal gecikmesi 2,5 ms'den az (AD-DA @ 48 kHz) 3,0 ms'den az (AD-DA @ 48 kHz)
Toplam harmonik bozulma * 1% 0,05'ten az (+ 4dBu, Kazanç: -6dB),% 0,1'den az (+ 4dBu, Kazanç: + 66dB)
Frekans tepkisi 20Hz - 20kHz, + 0.5dB, -1.5dB
Dinamik aralık 107dB (Kazanç: -6dB)
Uğultu ve gürültü seviyesi
(20Hz ila 20kHz), Rs = 150Ω -60dBu (Kazanç + 66dB), -83dBu (Kazanç? -6dB)
Phantom Güç + 48V
Karışma (@ 1kHz) -100dB
Isı yayılımı 43kcal / h max 55.9kcal / h max
Güç gereksinimleri AC100V-240V 50Hz / 60Hz
Güç tüketimi 50W 65W
Boyutlar G 480 mm (18,9 ") 480 mm (18,9")
Y 44 mm (1,7 ") 88 mm (3,4")
D 362 mm (14,3 ") 351 mm (13,9")
Ağırlık 4,8 kg (10,6 lb) 6,3 kg (13,9 lb)
Analog Giriş Özellikleri
Giriş terminali GAIN Gerçek yük
empedans ile kullanmak için
nominal Giriş Seviyesi Konektörü
Nominal Maks. klipten önce
GİRİŞ 1-8 + 66dB 10kΩ 50-600Ω Mikrofonlar
& 600ΩLines -62dBu -42dBu Euroblock
-6dB + 10dBu + 30dBu
ST IN 1,2 - 10kΩ 600Ω Hatlar -10dBV + 10dBV RCA Pin Jakı
Analog Çıkış Özellikleri
Çıkış terminali Gerçek Kaynak
empedans ile kullanmak için
nominal Çıkış Seviyesi Konektörü
Nominal Maks. klipten önce
ÇIKIŞ 1-8 75Ω 10kΩLines + 4dBu + 24dBu Euroblock
Dijital Giriş ve Çıkış Özellikleri
Terminal Formatı Seviye GİRİŞ / ÇIKIŞ Konektörü
YDIF RS-422 16IN RJ45'te YDIF
YDIF Çıkışı YDIF RS-422 16 ÇIKIŞ RJ45
Kontrol G / Ç Özellikleri
Terminal Format Seviye Konektörü
GPI 8IN / 4OUT IN - 0V-5V (IN8 Dayanım gerilimi + 24V Euroblock
OUT - Açık Kollektör Euroblock
+ V - DC5V Euroblock
Ağ Ethernet 100Base-TX - RJ-45
UZAKTAN - RS-232C (BAUD HIZI: 38,4 kb / sn veya 115,2 kb / sn) D-sub 9 pimli (Erkek
DCP - - RJ-45
