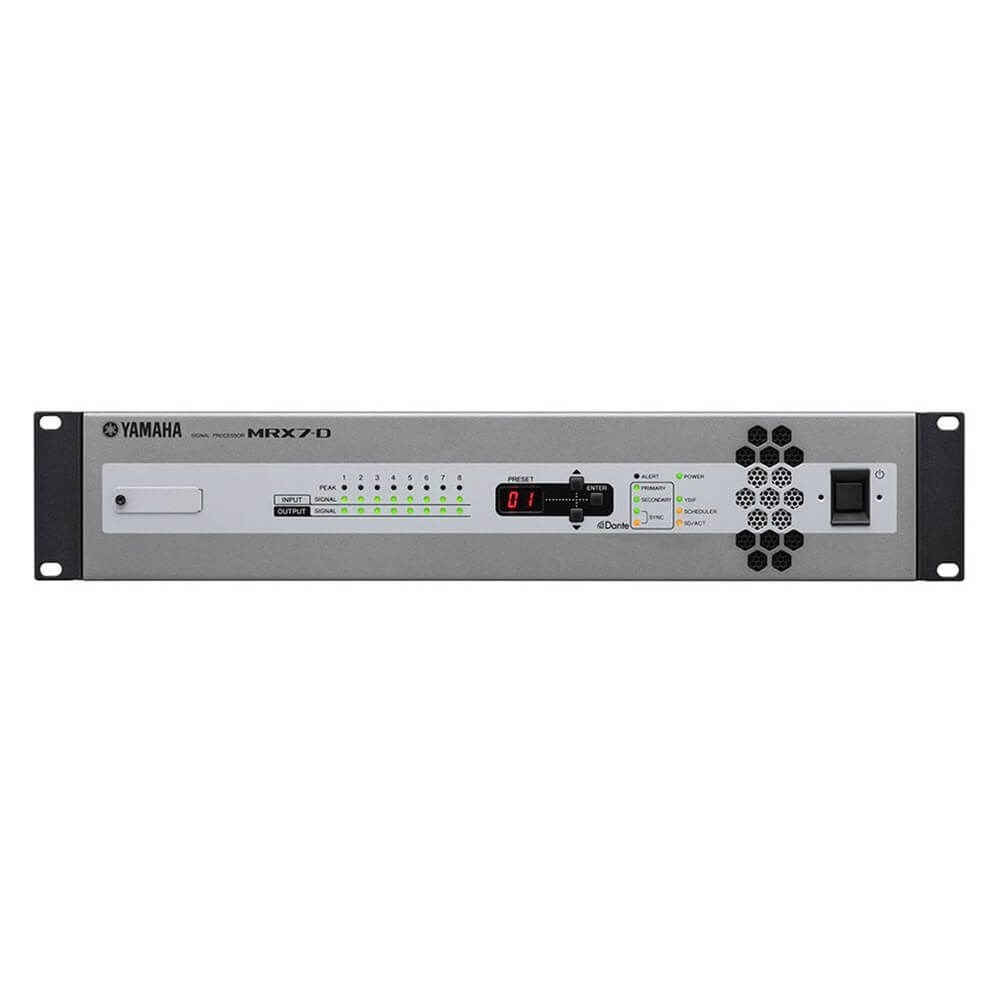

Yamaha MRX7-D Sinyal Prosesör

^{Yamaha MRX7-D Sinyal Prosesörü}

^{Genel Özellikler}

^{Örnekleme frekansı oranı Dahili 48kHz / 44.1kHz}

^{Sinyal gecikmesi 1.9 milisaniye (AD-DA @ 48kHz)}

^{Toplam harmonik bozulma "% 0,05 (+ 4dBu, Kazanç: -6dB, 48kHz)% 0,1 (+ 4dBu, Kazanç: + 66dB, 48kHz)" (18dB / Ekim filtre @ 80kHz ile ölçülmüştür)}

^{Frekans tepkisi 20Hz - 20kHz: maks: + 0.5dB, min: -1.5dB}

^{Dinamik aralık 107dB (tipik Kazanç: -6dB)}

^{Crosstalk -100dB (@ 1kHz)}

^{Isı dağılımı 55.9kcal / h max}

^{Güç gereksinimleri AC100V-240V 50Hz / 60Hz}

^{Güç tüketimi 65W}

^{Boyutlar W 480mm}

^{Yükseklik 88 mm}

^{D 366 mm}

^{Net ağırlık 6.5kg}

^{Aksesuarlar İçerdiği öğeler = Güç kablosu, Euroblock fişleri (3 pimli, şeritli) x16, Euroblock fişleri (16 pimli) x2, Kablo Bağları, Kılavuz}

^{Diğerleri Hafıza bankası = ÖN AYAR: 50, Fantom Gücü = + 48V}

^{Analog Giriş Özellikleri}

^{Giriş terminali GAIN Gerçek yük}

^{empedans ile kullanmak için}

^{nominal Giriş Seviyesi Konektörü Dengeli / Dengesiz}

^{Nominal Maks. klipten önce}

^{GİRİŞ 1-8 + 66dB 10kΩ 50-600Ω Mikrofonlar -62dBu (0.616mV) -42dBu (6.16mV) Euroblock (5.08mm pitch) Dengeli}

^{-6dB 600Ω Hatlar + 10dBu (2.45V) + 30dBu (24.5V)}

^{ST IN 1,2 - 10kΩ 600Ω Hatlar -10dBV (316mV) + 10dBV (3.16V) RCA Pin Jack Dengesiz}

^{Bu spesifikasyonlarda 0dBu = 0.775 Vrms., 0dBV = 1.00 Vrms.}

^{Tüm giriş AD dönüştürücüler 24 bit doğrusal, 128 kat yüksek hızda örneklemedir.}

^{+ 48V DC (fantom güç), her bir yazılım kontrollü anahtar aracılığıyla INPUT EUROBLOCK konektörlerine sağlanır.}

^{Analog Çıkış Özellikleri}

^{Çıkış terminali Gerçek Kaynak}

^{empedans ile kullanmak için}

^{nominal Çıkış Seviyesi Konektörü Dengeli / Dengesiz}

^{Nominal Maks. klipten önce}

^{ÇIKIŞ 1-8 75Ω 10kΩLines + 4dBu (1.23V) + 24dBu (12.3V) Euroblock (5.08mm pitch) Dengeli}

^{Bu özelliklerde 0dBu = 0.775 Vrms.}

^{Tüm çıkış DA dönüştürücüler 24bit, 128 kat yüksek hızda örneklemedir. (Fs = 48kHz)}

^{Dijital Giriş ve Çıkış Özellikleri}

^{Terminal Formatı Seviye GİRİŞ / ÇIKIŞ Konnektörü}

^{YDIF RS-422 16IN RJ45'te YDIF}

^{YDIF Çıkışı YDIF RS-422 16 OUT RJ45}

^{Birincil / İkincil Dante 1000BASE-T 64IN / 64OUT RJ45}

^{Kontrol G / Ç Özellikleri}

^{Terminal Seviyesi Konektörü}

^{0V-5V İÇİNDE GPI 16IN / 8OUT}

^{(16 L İÇİNDE (0V-2.5V)}

^{/H(2.5V-24V)) Euroblock}

^{OUT Açık Toplayıcı}

^{+ V DC5V}

^{UZAKTAN RS-232C}

^{(BAUD ORANI:}

^{38,4 kb / sn}

^{veya 115,2 kbps) D-sub 9 pimli (Erkek)}

^{DCP - RJ-45}
